معرفی سوییچ 3560

با سلام خدمات همه شبکه کارها و همراهان عزیز مبین هاست. توی این مقاله میخوام به اجمال سوییچ 3560 رو بهتون معرفی کنم.

معرفی سوییچ 3560

سوییچ های سری 3560 سیسکو برای یه سری شرکت ها و سازمان هایی طراحی شده که اصلاً نیاز به سوییچ های ماژولار ندارن. این سوییچ ها قابلیت های خیلی بالایی دارن که یه سوییچ لایه 3 که میتونه از طریق مسیر یابی پکت ها رو ارسال و دریافت کنه.

این سری سوییچ ها دارای 24 پورت اترنت 10/100 و دو عدد پورت آپلینک دارن. الیته از این سوییچ میتونیم بعنوان یک سوییچ Backbone بین دوتا سوییچ لایه دویی نیز استفاده کنیم.

ویژگی های سوییچ 3560

  • دارای 24 پورت
  • دو عدد آپلینک SFP دارد
  • در لایه 3 مدل OSI کار میکند
  • قابلیت استک ندارد
  • در ابعاد 4.4*30*44.5 cm میباشد
  • حداکثر تعداد تعریف ویلن 4000 میباشد

معرفی اجمالی سوییچ 3560

توی این قسمت یه توصیح کامل در مورد این سری سوییچ ها خواهم داد

سوییچ 3560

سوییچ 3560

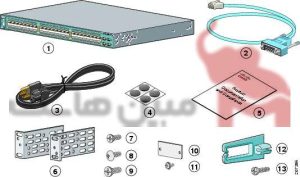

کابل کنسول 2 سوییچ 3560 کاتالیست 1
پایه پلاستیکی برای نصب 4 کابل پاور AC 3
آهنربا برای نصب روی رک 6 داکیومنت راهنمای سوییچ 5
پیچ 8 قالب پیچ 7
کاور کانکتور 10 6 عدد پیچ فیلیپس 9
نگهدارنده کابل 12 2 عدد پیچ شماره 4 11
پیچ فیلیپس 13

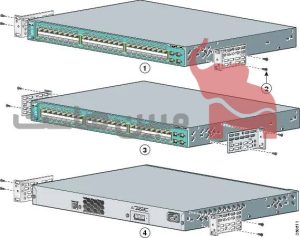

پیچ های شماره 8 فیلیپس 2 قسمت جلویی سوییچ 1
قسمت عقبی سوییچ 4 پورت های سوییچ 3

آماده سازی جهت نصب  سوییچ 3560

  1. قبل از هر چیز اطمینان حاصل کنید که چیزی به سوییچ متصل نیست.
  2. سوییچ را با استفاده از کابل AC به یه منبع برق متصل کنین.
  3. وقتی که سوییچ روشن میشود سوییچ خود را تست می کند و شروع به چشمک زدن میکند.
  4. دکمه Mode رو فشار دهید و آن را به مدت 3 ثانیه نگه دارید و بعد از سبز شدن LED بالای دکمه آن را رها کنید.
  5. با یک کابل Cat 5 یک طرف کابل رو به سوییچ متصل کنین و طرف دیگه رو به یه PC وصل کنین.
  6. بعد از سبز شدن LED دو طرف کابل به مدت 30 ثانیه صبر کنین.
  7. مرورگر خود را باز کرده و ادرس رو به رو رو وارد کنین :10.0.0.1
  8. توی این بخش وارد کانفیگ و تنظیمات شبکه سوییچ میشید و ادامه کار رو انجام میدین.

امیدوارم این مقاله مورد توجه شما قرار گرفته باشه و ازش استفاده کنین. با مقالات بعدی ما همراه باشین که توی روزهای آینده آموزش های عملی و جذابی خواهیم داشت.

منبع مقاله: سایت سیسکو
