iLO چیست و نحوه کانفیگ آن چگونه است؟

iLO در نگاه اول

پیش از آن که با نحوه کانفیگ iLO آشنا شویم باید بدانیم که iLO تراشه ای (chipset) هست که شرکت HP برای مدیریت و دسترسی به سرورهای تولید شده توسط این شرکت از راه دور و به صورت مستقل از سیستم عامل و مادربورد سرور تعبیه کرده است. این تکنولوژی مخصوص سرور های hp هست.

این تراشه پورت سخت افزاری اختصاصی و همچنین پردازنده ی مخصوص به خودش رو هم داره. در صورتی که مشکل سخت افزاری یا نرم افزاری بوجود اومد، امکان مدیریت سرور از راه دور مثل ریست یا خاموش کردن سرور فراهم هست.

به عنوان مثال اگه اشکال سخت افزاری مثل خرابی رم یا فن پیش اومد یا بالا رفتن دمای داخلی سرور و مواردی از این قبیل، با استفاده از امکانات تعبیه شده جهت بررسی آنی سلامت سخت افزاری سیستم میشه از راه دور (remote) به بررسی مشکل پرداخت.

علاوه بر این موارد، iLO اطلاعات کاملی از منابع سرور مثل میزان رم، مدل و قدرت پردازنده، میزان مصرف انرژی و مدیریت اون، وضعیت سلامت و میزان فضای ذخیره سازی و … را ارائه می کنه.

یکی دیگه از امکانات iLO امکان نصب سیستم عامل دلخواهتون روی سرور با استفاده از اون هست.

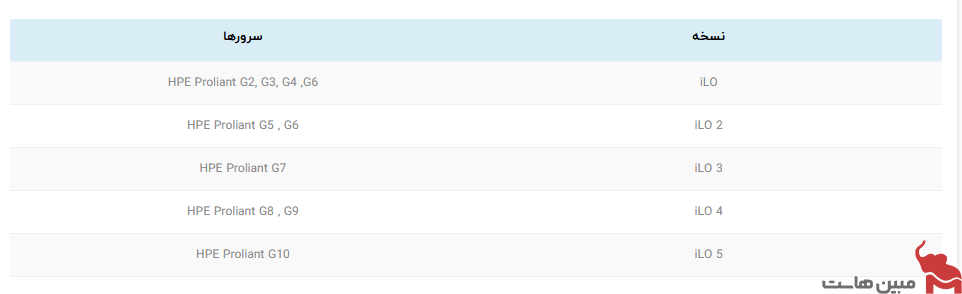

جدول معرفی نسخه ‌های iLO به ترتیب هر نسل سرور:

جدول معرفی نسخه ‌های iLO

جدول معرفی نسخه ‌های iLO

نحوه کانفیگ iLO

تنظیم IP در iLO

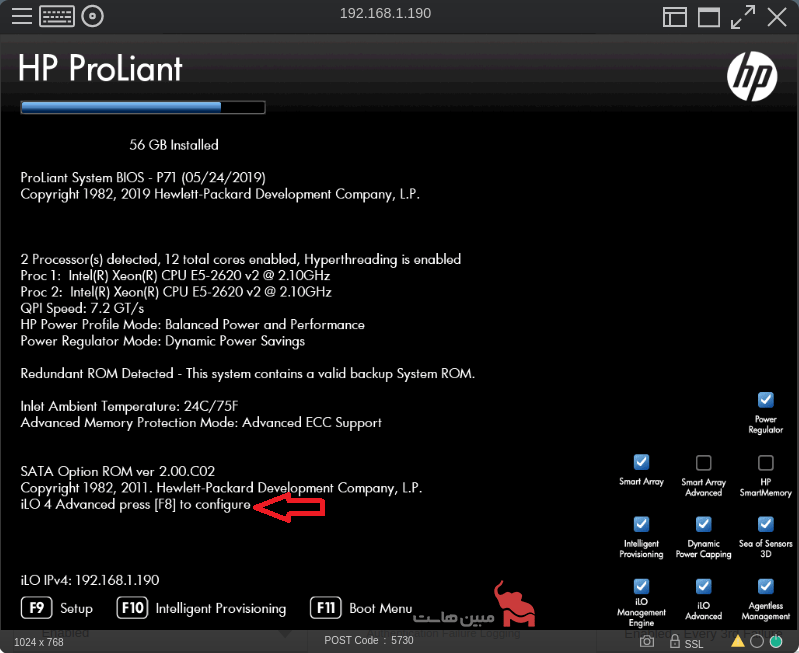

تنظیم IP تو iLO در مرحله اول از طریق کنسول انجام میشه. بعد از روشن کردن و یا ریست سرور، با نمایش عبارت زیر داخل کنسول، کلید F8 را فشار بدین تا وارد بخش تنظیمات iLO بشیم:

کلید F8

کلید F8

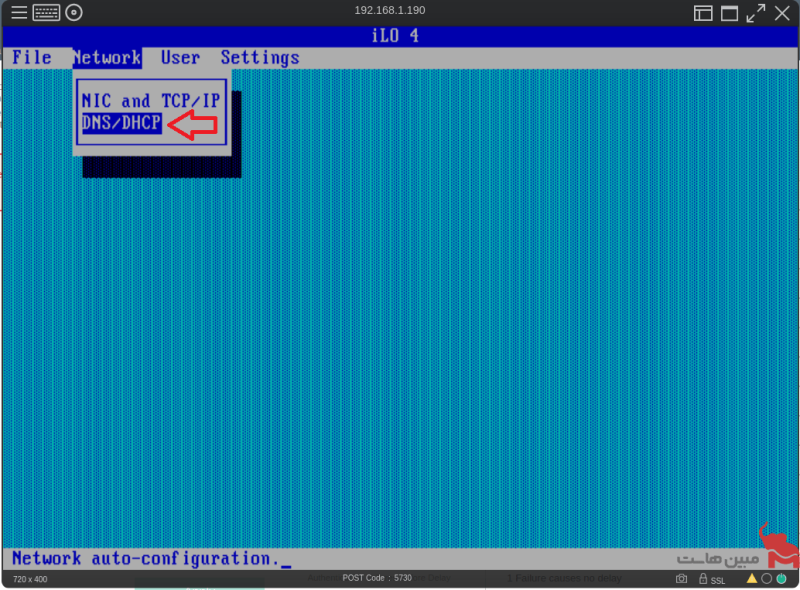

حالا تو این صفحه که تنظیمات iLO هست، از تب Network گزینه DNS/DHCP را انتخاب میکنیم:

تب Network

تب Network

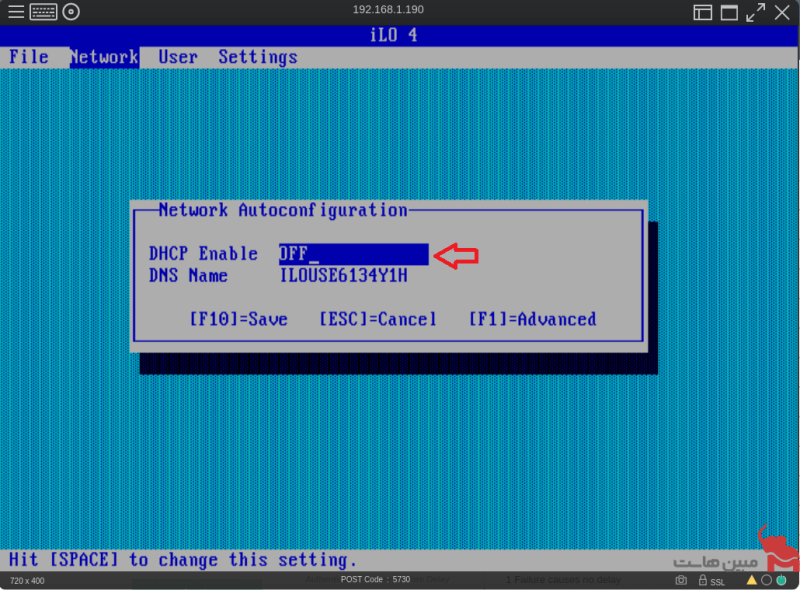

بعد گزینه DHCP Enable را تو حالت OFF قرار می دیم تا آدرس دهی اتوماتیک غیر فعال شه. بعد از اون با کلید F10 تغییرات رو ذخیره می کنیم:

DHCP Enable

DHCP Enable

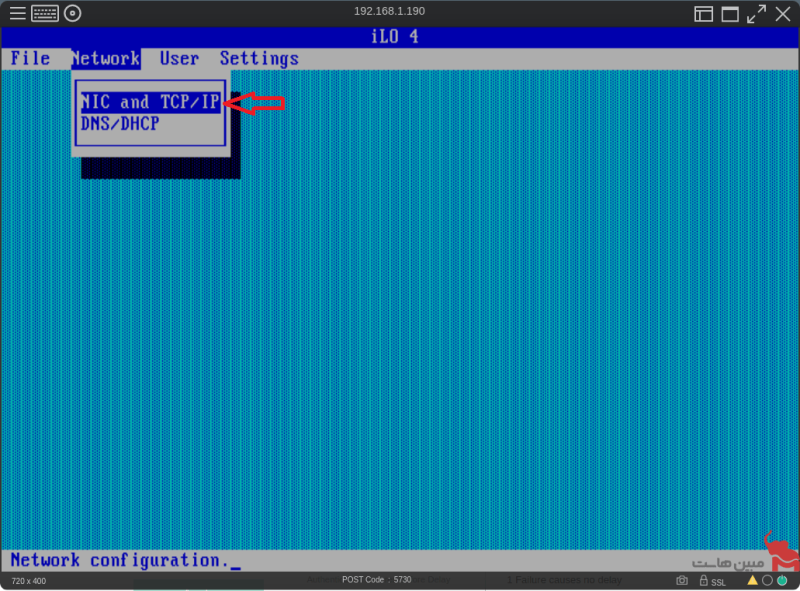

از تب Network گزینه NIC and TCP/IP رو انتخاب می کنیم:

NIC and TCP/IP

NIC and TCP/IP

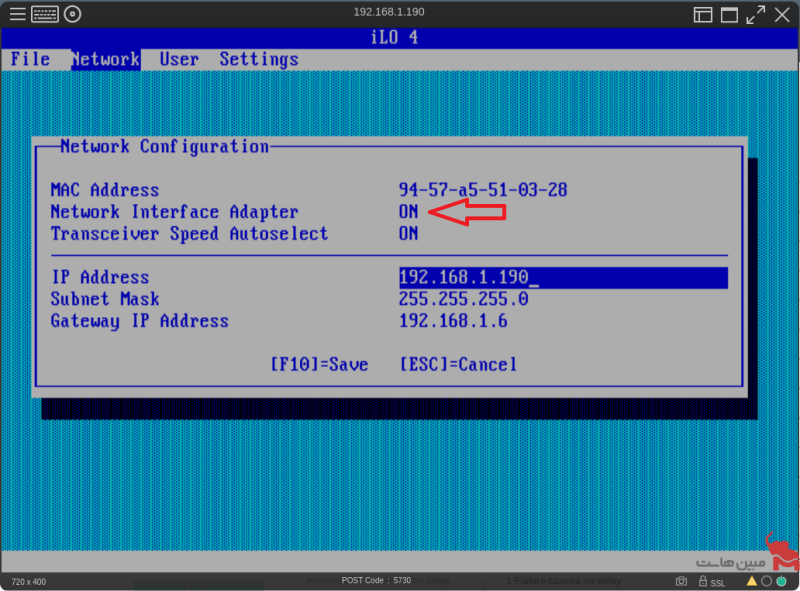

تو پنجره باز شده جهت استفاده از پورت iLO به صورت Dedicated، گزینه Network Interface Adapter را تو حالت ON قرار می دیم. تنظیمات IP موردنظرمون رو هم با فشردن کلید F10 ثبت می کنیم:

نکته مهم: بعد از هر بار تغییر دادن گزینه Network Interface Adapter، سیستم آدرس دهی اتوماتیک (DHCP) هم  فعال میشه؛ پس مجددا از تب Network گزینه DNS/DHCP رو انتخاب می کنیم و گزینه DHCP Enable را تو حالت OFF قرار می دیم.

Network Interface Adapter

Network Interface Adapter

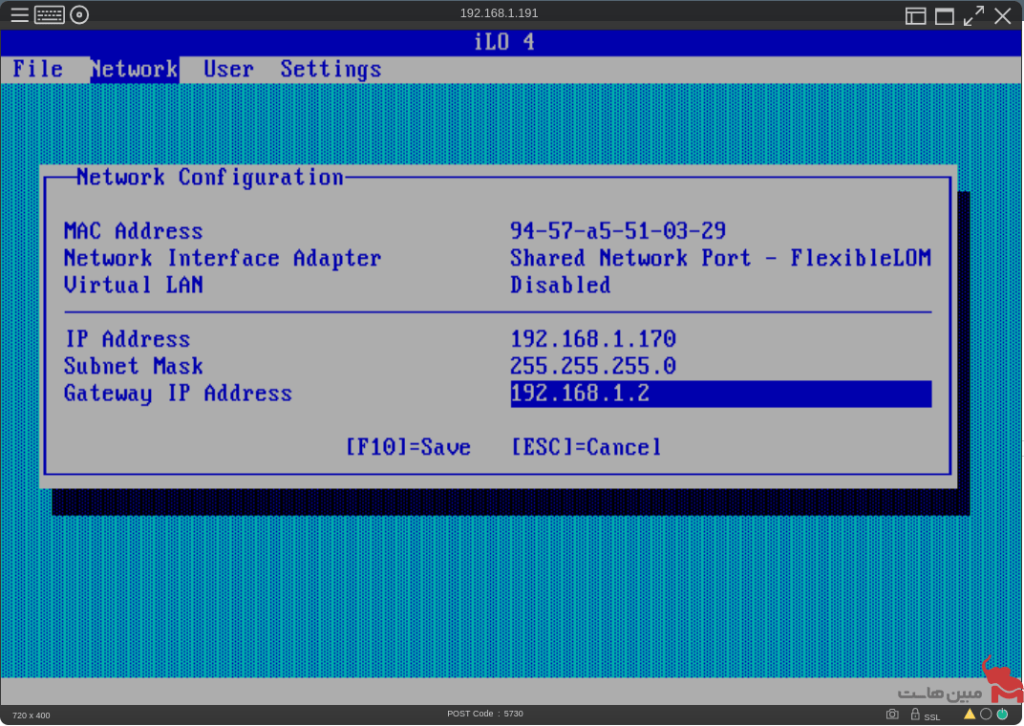

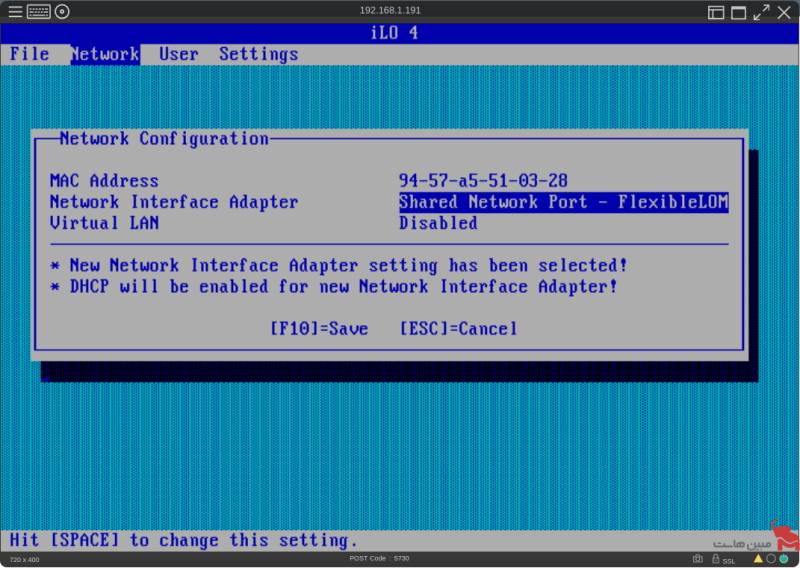

در غیر این صورت برای استفاده از پورت iLO به صورت Shared، گزینه Network Interface Adapter رو تو حالت Shared Network Port قرار می دیم و تنظیمات IP موردنظرمون رو با فشردن کلید F10 ثبت می کنیم:

Shared Network Port

Shared Network Port

Shared Network Port

Shared Network Port

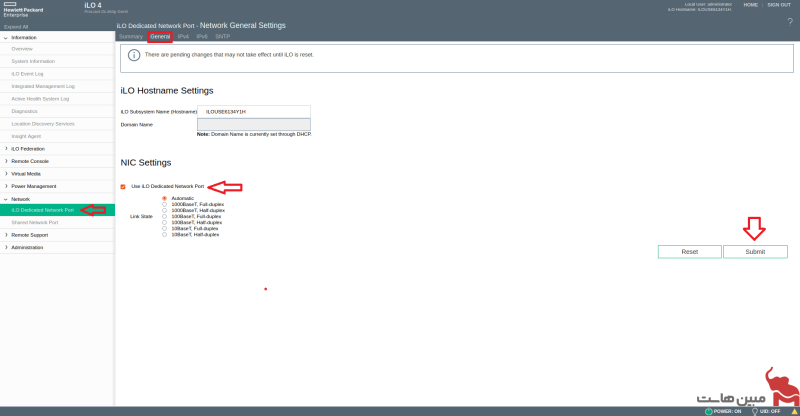

روش دیگه ی IP دهی به iLO از طریق رابط وب هست. از بخش Network وارد بخش iLO Dedicated Network Port بشین؛ بعد از تب General گزینه Use iLO Dedicated Network Port رو فعال کنید، حالا دکمه Submit رو فشار بدین:

رابط وب

رابط وب

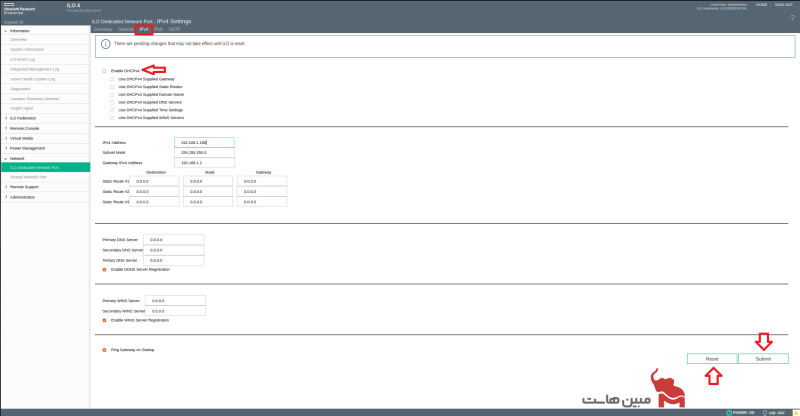

بعد تو تب IPv4 دقت کنید که گزینه Enable DHCPv4 به صورت پیش فرض غیر فعال باشه. تنظیمات IP مورد نظرتون رو وارد کنید و به ترتیب گزینه Submit و  Reset رو انتخاب کنید تا iLO ریست بشه و پورت Dedicate هم فعال شه:

Enable DHCPv4

Enable DHCPv4

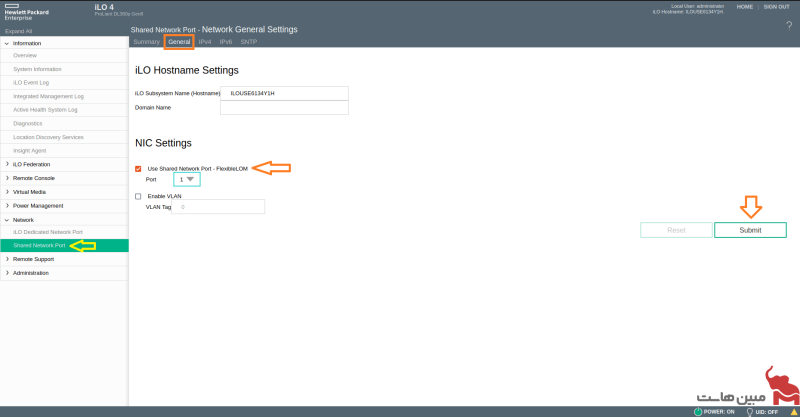

برای استفاده از حالت Shared Port هم از بخش Shared Network Port وارد تب General بشین و گزینه Use Shared Network Port – FlexibleLOM را فعال کنید. اینجا یکی از پورت های فعال رو انتخاب می کنیم (معمولا اولین پورت). دکمه Submit را فشار بدین و به تب IPv4 مراجعه کنید:

Use Shared Network Port – FlexibleLOM

Use Shared Network Port – FlexibleLOM

بازم تو تب IPv4 دقت کنید که گزینه Enable DHCPv4 به صورت پیش فرض غیر فعال باشه. تنظیمات IP مورد نظر رو انجام بدین و به ترتیب گزینه Submit و Reset رو انتخاب کنید تا iLO ریست و پورت Share فعال شه:

Enable DHCPv4

Enable DHCPv4

نحوه مدیریت سرور توسط iLO (روشن، خاموش، ریست)

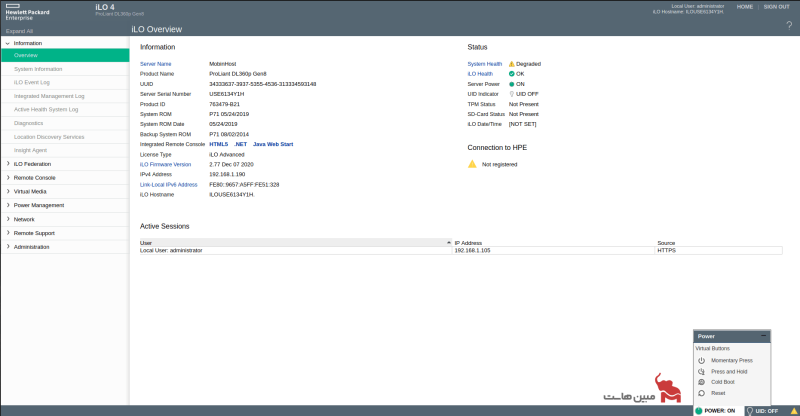

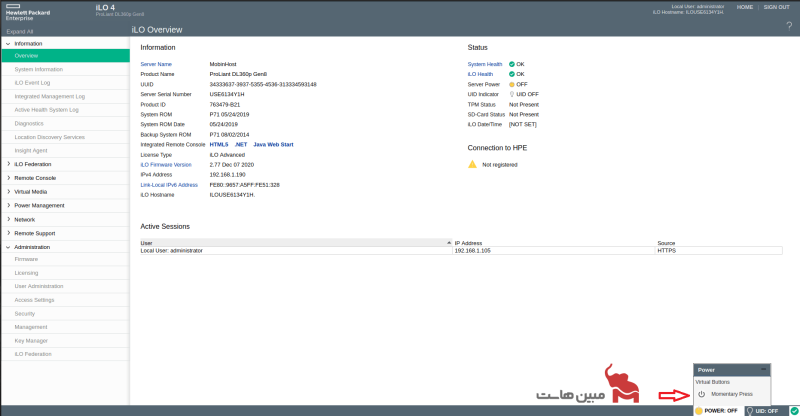

ساده ترین روش جهت مدیریت سرور از طریق iLO استفاده از نشانگر وضعیت پاور در سمت راست پایین صفحه می باشد. در حالت خاموش بودن سرور استفاده از گزینه Momentary Press برابر با فشردن کلید فیزیکی پاور بر روی سرور هست:

نشانگر وضعیت پاور

نشانگر وضعیت پاور

در حالت روشن بودن سرور هم میشه با استفاده از همین قابلیت سرور رو خاموش (Momentary Press)، خاموش از طریق نگه داشتن دکمه پاور (Press and Hold)، …. و ریست (Reset) کرد:

نشانگر وضعیت پاور

نشانگر وضعیت پاور

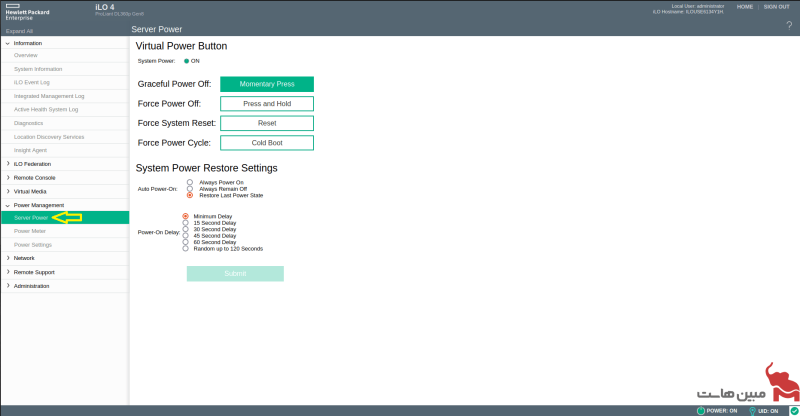

روش دیگه استفاده از مسیر Power Management –> Server Power هست:

Power Management

Power Management

ایجاد و حذف کاربر و تغییر رمز عبور کاربران

رابط کنسول

امور مرتبط با مدیریت کاربرها هم از طریق iLO کاری خیلی ساده هست.

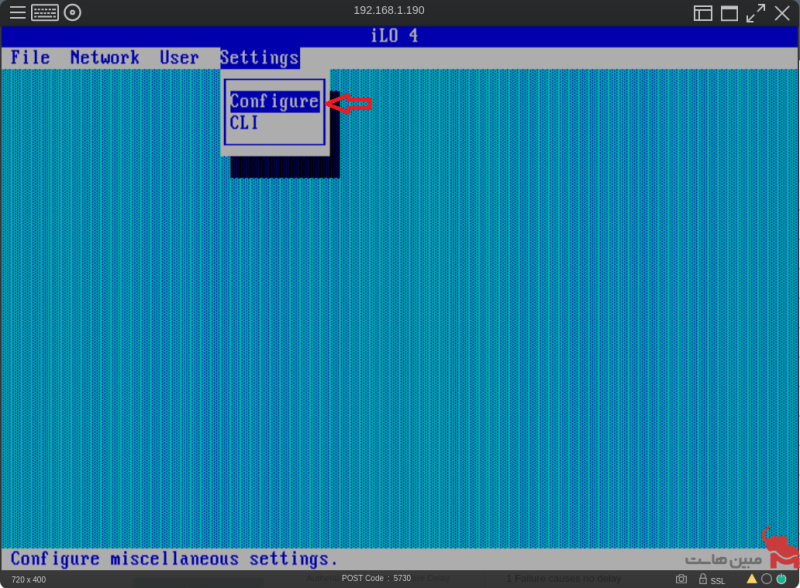

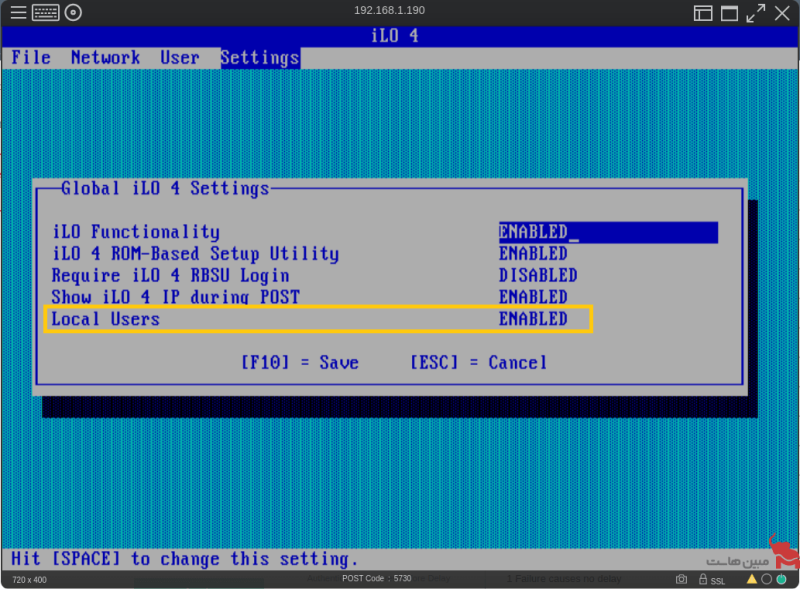

نکته مهم: توجه داشته باشید که تو مسیر Settings –> Configure گزینه Local Users حتما تو حالت Enabled قرار داشته باشه در غیر این صورت کاربرایی که از طریق iLO ایجاد شدن قابلیت استفاده ندارن:

رابط کنسول

رابط کنسول

رابط کنسول

رابط کنسول

ایجاد کاربر

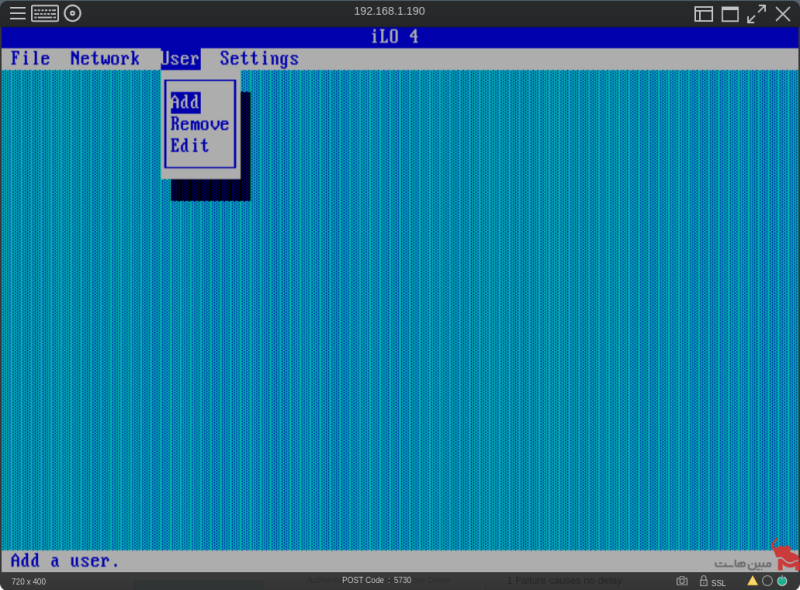

برای اضافه کردن کاربر جدید، از تب User گزینه Add رو انتخاب کنید:

ایجاد کاربر

ایجاد کاربر

تو پنجره باز شده اطلاعات مربوط به کاربر جدید مثل نام کاربری و رمز عبور رو وارد کنین و از بخش iLO Privileges دسترسی های کاربر جدید رو هم بسته به نیاز تغییر داده و با فشردن کلید F10 کاربر جدید ایجاد میشه:

iLO Privileges

iLO Privileges

حذف کاربر

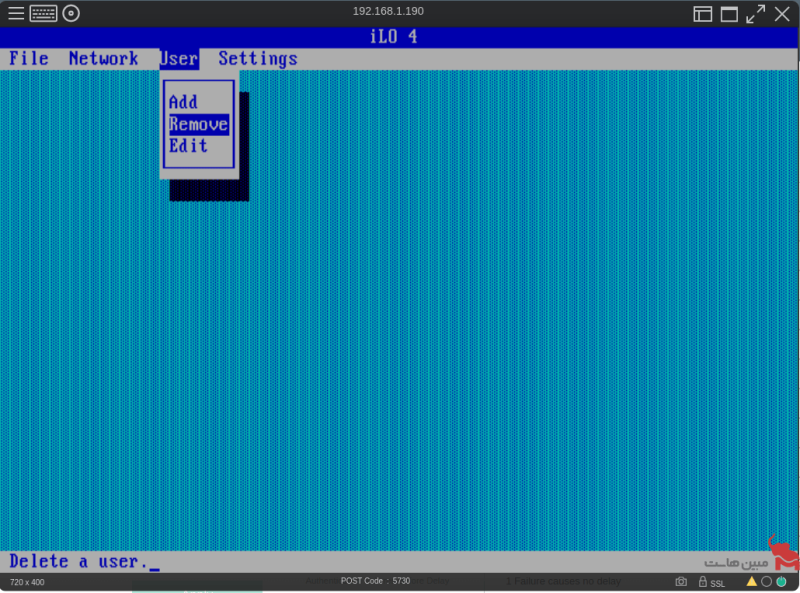

برای حذف کاربر هم از تب User گزینه Remove رو انتخاب کنید:

حذف کاربر

حذف کاربر

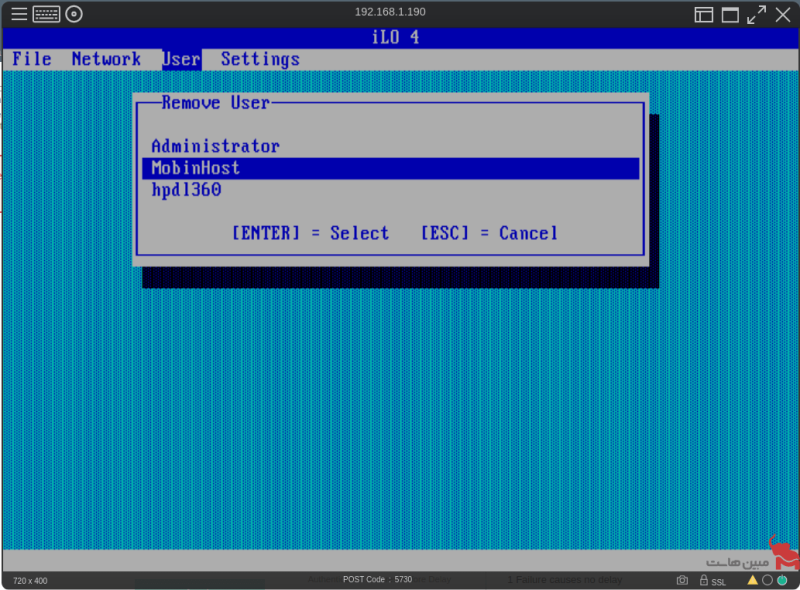

بعد از اون با استفاده از کلید های جهت نما، کاربر موردنظرتون رو تو حالت انتخاب قرار بدین و کلید Enter رو فشار بدید:

حذف کاربر

حذف کاربر

مجددا کلید Enter رو جهت تایید حذف کاربر فشار بدین:

حذف کاربر

حذف کاربر

تغییر رمز عبور کاربران

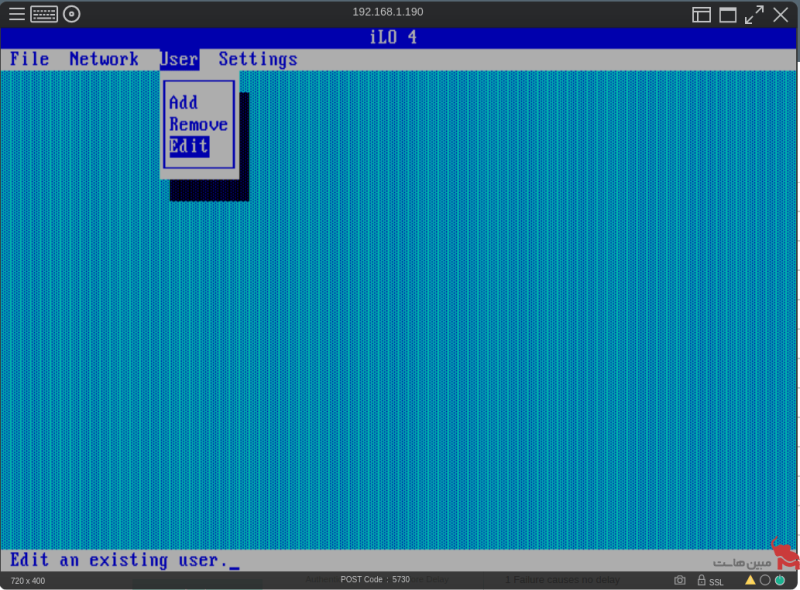

برای تغییر رمز عبور کاربر از طریق کنسول iLO، از تب User گزینه Edit رو انتخاب کنید:

تغییر رمز عبور کاربران

تغییر رمز عبور کاربران

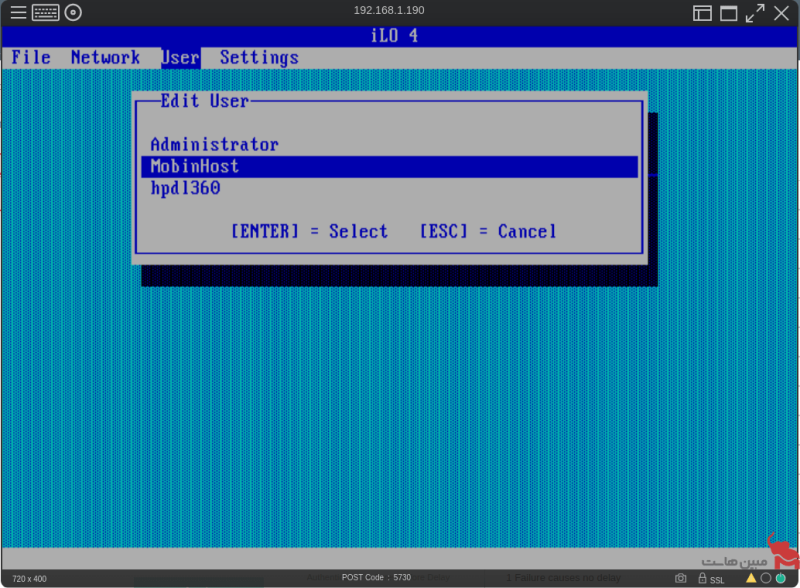

بعد کاربر موردنظر رو با کلید Enter انتخاب کنید:

تغییر رمز عبور کاربران

تغییر رمز عبور کاربران

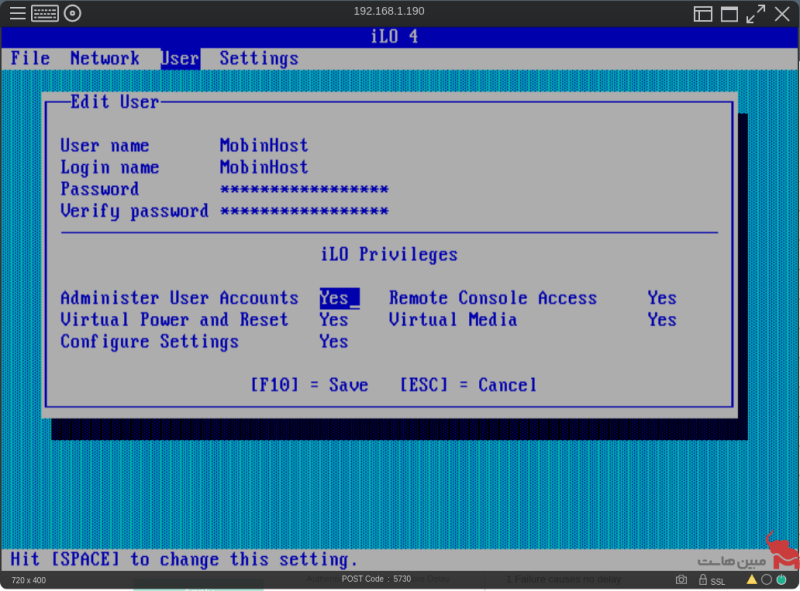

تو این پنجره می تونید رمز عبور کاربر و همچنین دسترسی های مربوطه رو تغییر بدین و با فشردن کلید F10 تغییرات رو هم ذخیره کنید:

دسترسی های مربوطه

دسترسی های مربوطه

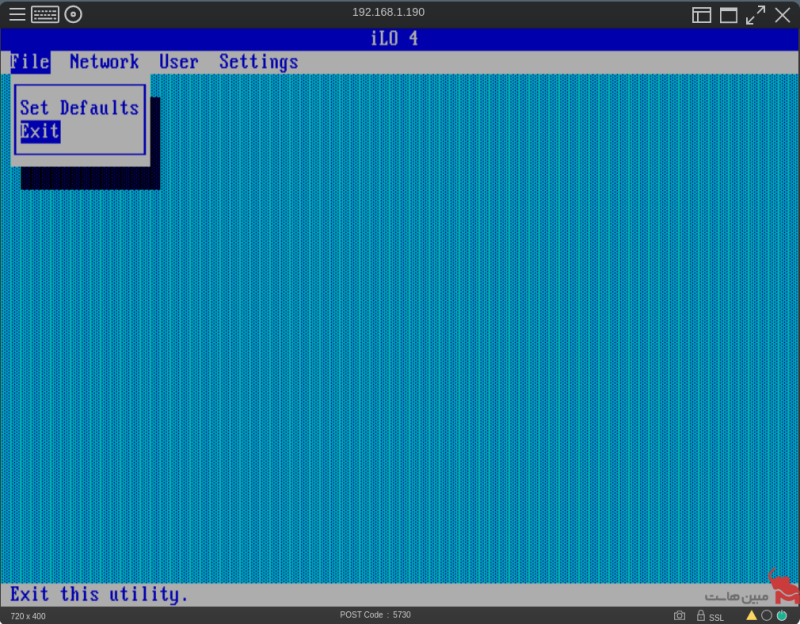

در نهایت از تب File گزینه Exit رو انتخاب کنید تا iLO ریست بشه:

دسترسی های مربوطه

دسترسی های مربوطه

رابط وب

ایجاد کاربر جدید

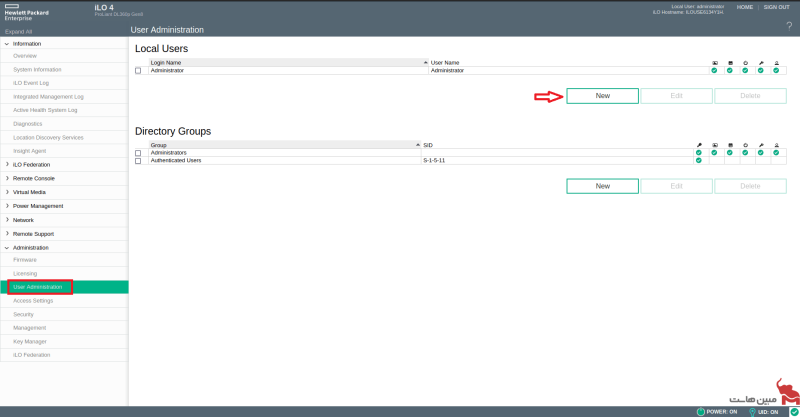

برای ایجاد کاربر جدید از مسیر Administration –> User Administration گزینه New رو از قسمت Local Users انتخاب کنید:

رابط وب ایجاد کاربر جدید

رابط وب ایجاد کاربر جدید

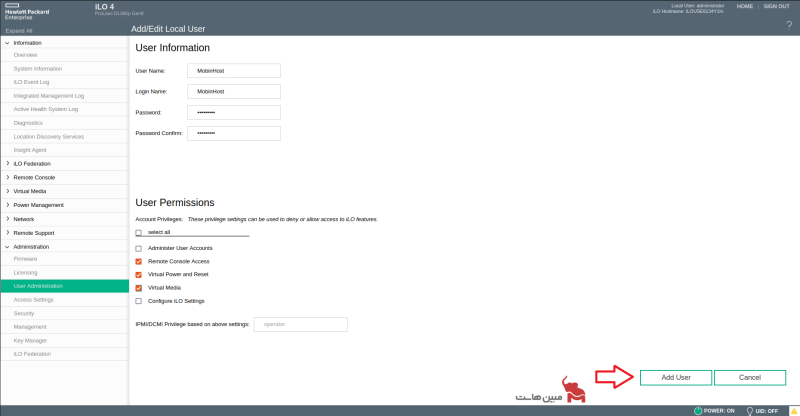

تو پنجره باز شده داخل قسمت User Information اطلاعات مربوط به کاربر جدید شامل نام کاربری و رمز عبور و تو قسمت User Permissions دسترسی های کاربر جدید رو مشخص کنین و در نهایت گزینه Add User رو هم انتخاب کنید:

User Information

User Information

تغییر رمز عبور

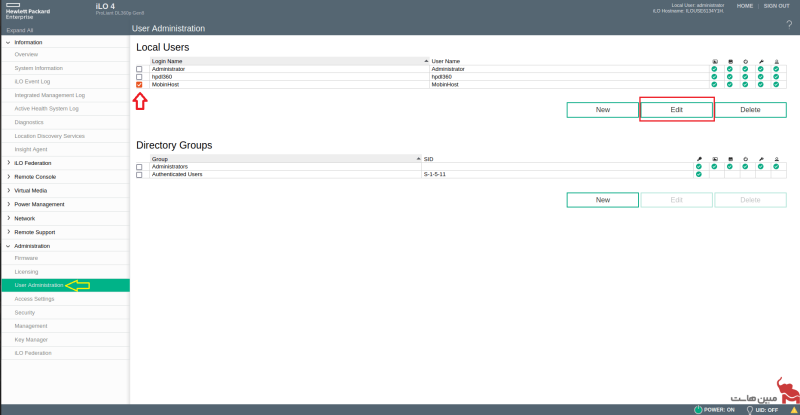

برای تغییر رمز عبور کاربر از مسیر Administration –> User Administration ابتدا کاربر موردنظر رو تو حالت انتخاب قرار بدین، بعد گزینه Edit رو انتخاب کنید:

تغییر رمز عبور

تغییر رمز عبور

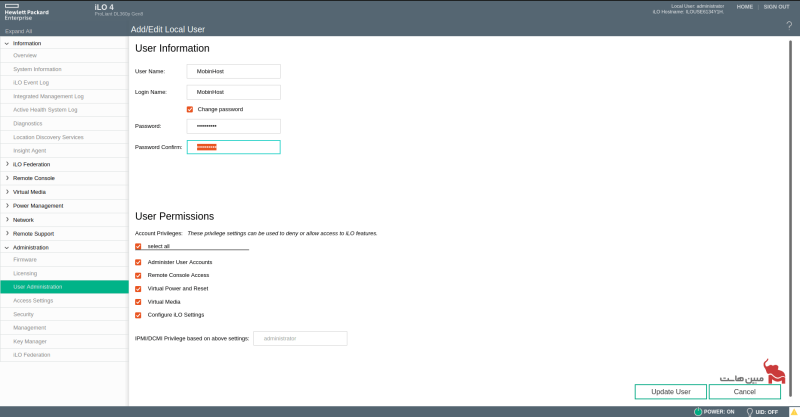

در این پنجره هم می تونید اطلاعاتی مثل نام کاربری رو ببینید و همچنین با فعال سازی گزینه Change Password رمز عبور کاربر موردنظر رو تغییر بدید. همینطور دسترسی های کاربر از بخش User Permissions قابل تغییر هستند. در نهایت با کلیک روی گزینه Update User تغییرات رو اعمال کنید:

Change Password

Change Password

حذف کاربر

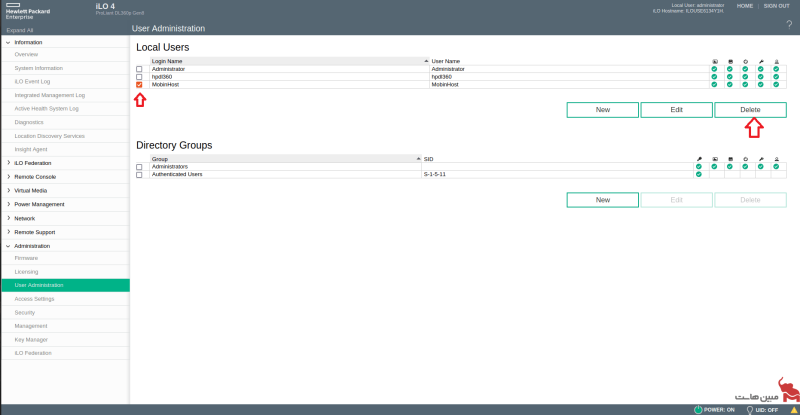

برای حذف کاربر از مسیر Administration –> User Administration ابتدا کاربر موردنظر رو تو حالت انتخاب، بعد گزینه Delete رو انتخاب کنید:

حذف کاربر

حذف کاربر

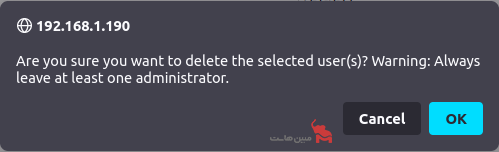

در این پنجره گزینه OK رو جهت تایید حذف کاربر انتخاب کنید:

حذف کاربر

حذف کاربر

تشخیص منابع سرور از طریق iLO

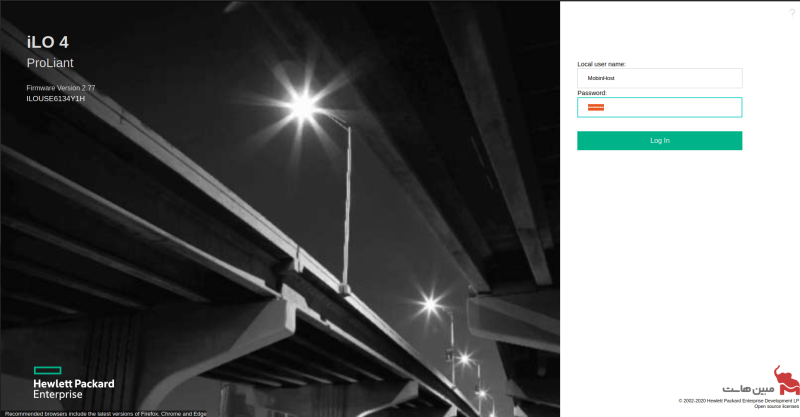

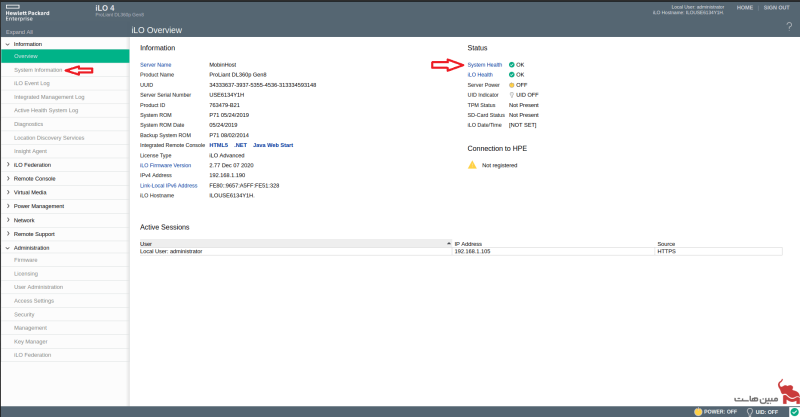

برای بررسی منابع سخت افزاری سرورتون با استفاده از iLO ابتدا وارد کنترل پنل مدیریتی وب اون بشین:

تشخیص منابع سرور از طریق iLO

تشخیص منابع سرور از طریق iLO

این رابط دارای یک لیست ناوبری تو سمت چپ صفحه ‌هست. شما ‌می‌تونید روی یکی از گزینه‌های این لیست کلیک کنین و بعد تب مورد نظرتون رو انتخاب کنید. در واقع اولین صفحه‌ای که به طور پیش فرض تو رابط وب می بینیم تب Overview هست که زیر مجموعه گزینه اطلاعات یا Information ‌قرار داره. حالا برای بررسی منابع موجود سرور از بخش status روی گزینه System health کلیک کنید تا به صفحه system information منتقل بشین و یا از سمت راست بخش System Information رو انتخاب کنید:

لیست ناوبری

لیست ناوبری

تب summary

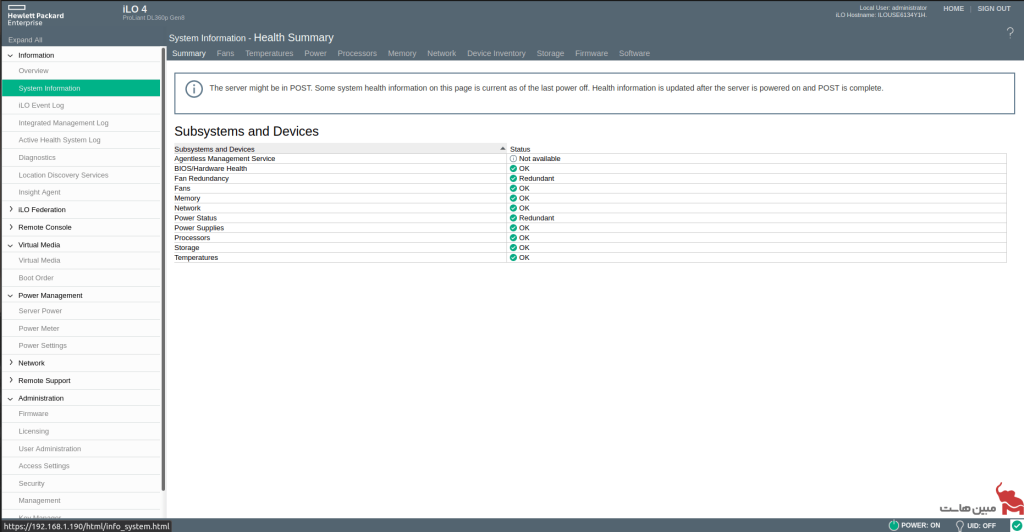

اولین تب که summary نام داره وضعیت سلامت و کارکرد منابع سخت افزاری را به صورت مختصر نمایش می ده. وجود آیکون سبز رنگ نشون دهنده ی سلامت هر بخش هست:

summary

summary

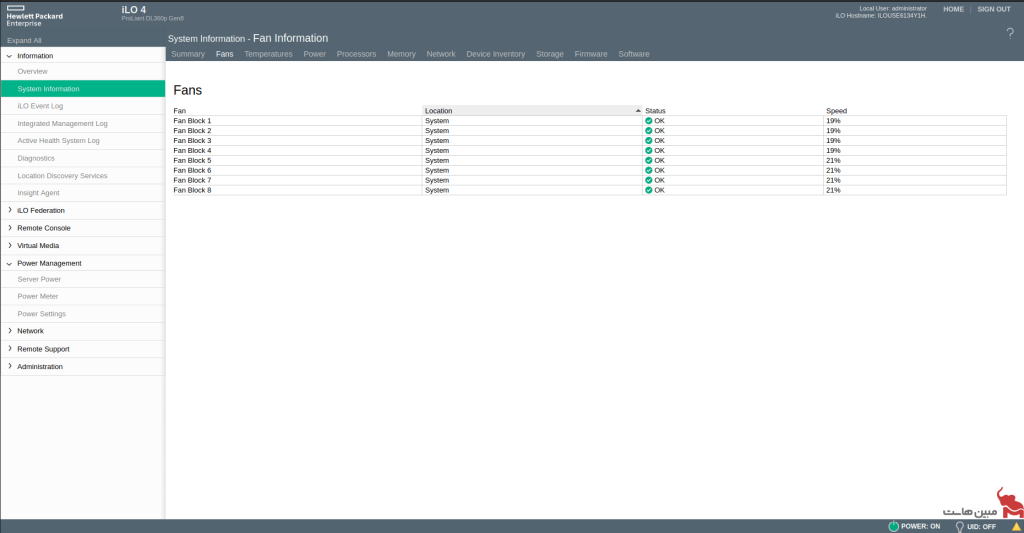

بخش Fans اطلاعاتی در خصوص تعداد فن های موجود روی سرور و وضعیت کارکرد اون ها ارائه می ده:

Fans

Fans

تب Temperatures

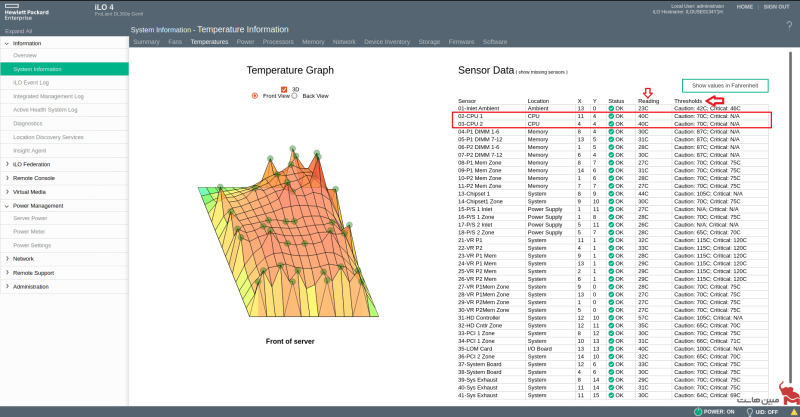

تب Temperatures هم اطلاعات مربوط به دمای قطعات داخلی سرور رو ارائه می ده. یکی از موارد مهم این بخش دمای مربوط به پردازنده هست. ستون Reading دمای فعلی و ستون Thresholds دمای بحرانی قطعه مربوطه رو نشون می ده:

Temperatures

Temperatures

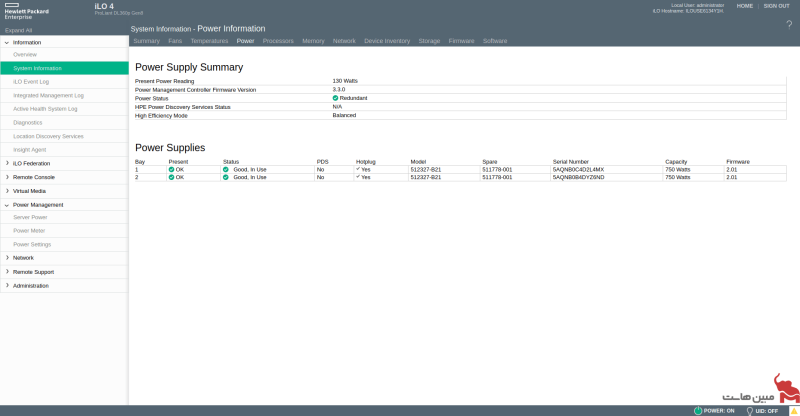

بخش Power هم جزئیاتی در خصوص پاور سرور ارائه می ده. تو قسمت Power Supply Summary میزان مصرف فعلی انرژی (Present Power Reading)، وضعیت پاور (Power Status)، حالت مصرف انرژی (High Efficiency Mode) و تو قسمت Power Supplies هم وضعیت موجود بودن پاور روی سرور (Present)، سلامت پاور (Status)، ظرفیت و توان خروجی (Capacity) قابل بررسی هستن:

Power

Power

تب Processors

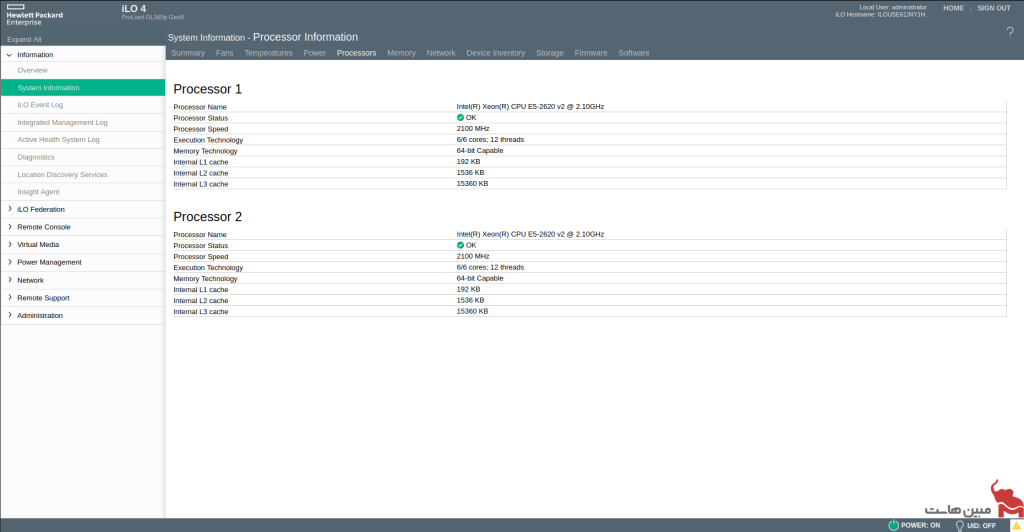

تب بعدی که Processors نام داره تعداد پردازنده های موجود روی سرور رو نمایش می ده. در زیر مجموعه هر پردازنده اطلاعاتی از قبیل کمپانی سازنده پردازنده، مدل، سری و همچنین توان پردازشی اون (Processor Name)، وضعیت سلامت (Processsor Status)، سرعت پردازشی (Processor Speed)، تعداد هسته و رشته های پردازشی (Execution Technology)، ساختار (Memory Technology) و همچنین میزان حافظه 3 لایه هر پردازنده وجود داره:

Processors

Processors

تب Memory

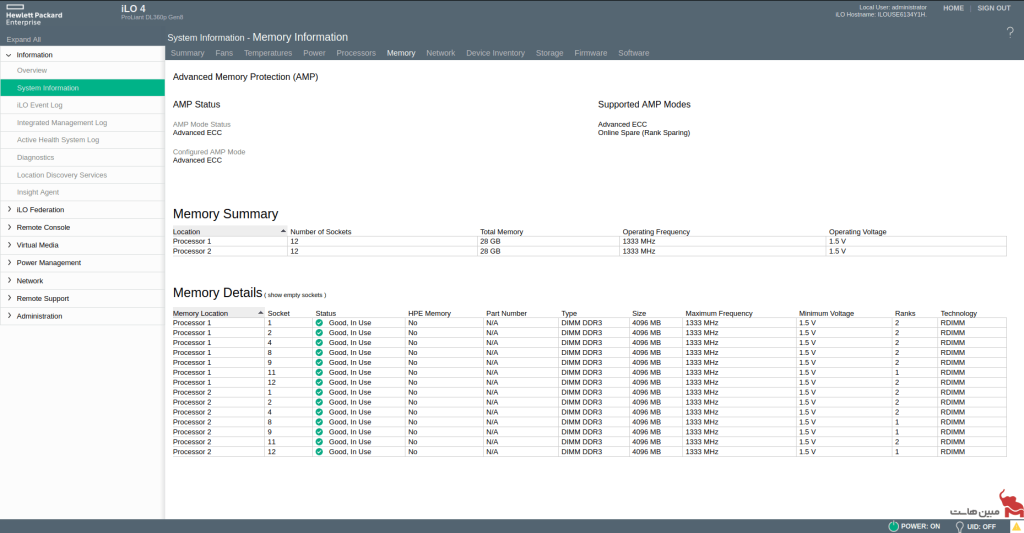

در تب Memory هم بخش Memory Summary تعداد Socket مختص هر پردازنده روی مادربورد (Number of Sockets)، میزان رم موجود برای هر پردازنده (Total Memory) و فرکانس رم ها (Operating Frequency) رو نمایش می ده. قسمت Memory Details اطلاعات مربوط به رم هر پردازنده رو به صورت انفرادی قابل دسترس داره. مهمترین این موارد شامل وضعیت سلامت رم (Status)، نوع رم (Type)، سایز رم (Size) و فرکانس عملیاتی اون (Maximium Frequency) هستن:

Memory

Memory

بخش Network کارت های شبکه موجود رو به همراه آدرس آیپی و وضعیت فعالیت اون ها نمایش می ده.

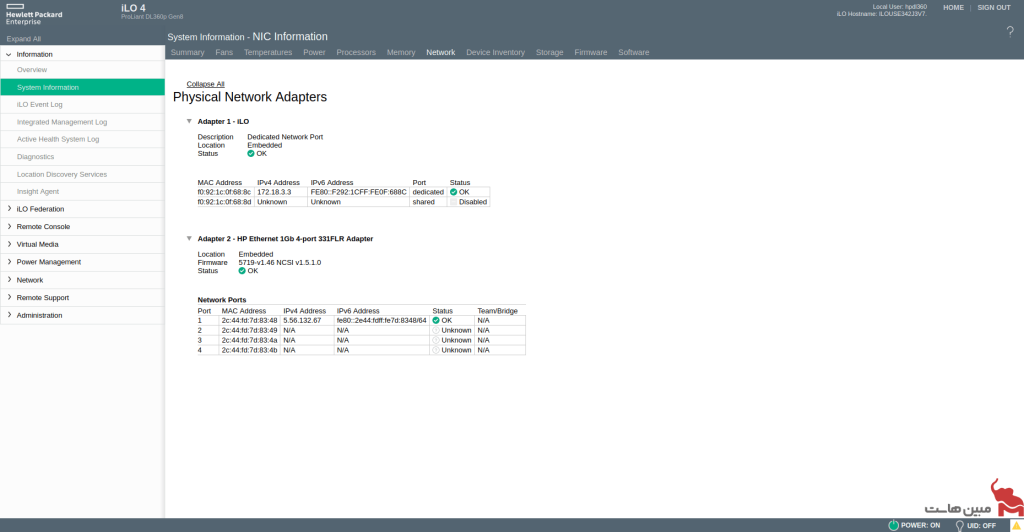

تو تصویر زیر سرور موردنظر دارای دو آداپتر فیزیکی شبکه هست. اینترفیس اول مربوط به چیپست iLO هست که اطلاعاتی در خصوص آدرس آیپی، مک و حالت Dedicate یا Share بودن اینترفیس مذکور ارائه داده. و اینترفیس دوم هم کارت شبکه 1 گیگابیت اتصال به شبکه اینترنت به همراه نوع، مدل، آدرس آیپی و مک مربوطه هست:

Network

Network

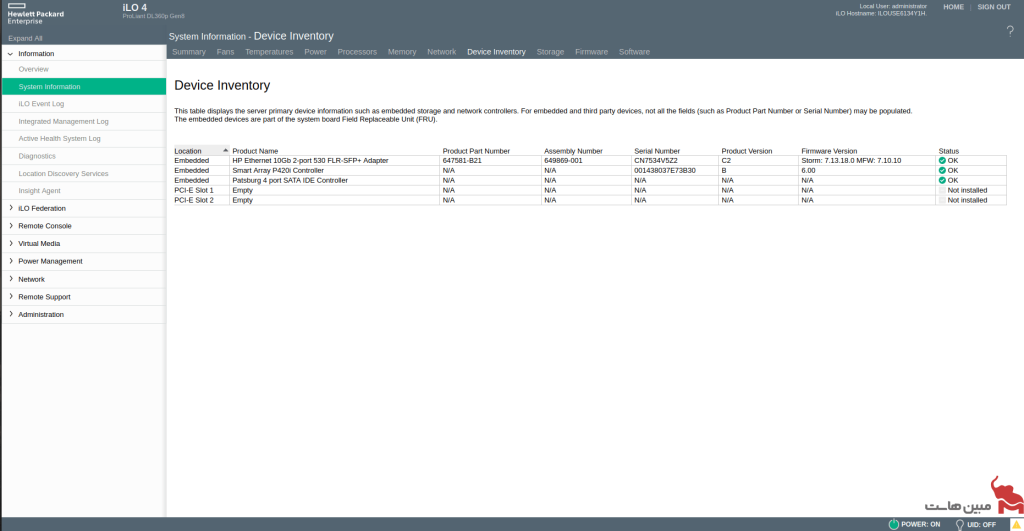

بخش Device Inventory شامل اطلاعاتی در مورد قطعات متصل به سیستم هست که قابلیت تعویض شدن دارن. تو مثال زیر یک کارت شبکه، Raid Controller و IDE Controller به همراه نام کمپانی سازنده، مدل، شماره سریال و وضعیت کارکرد اون قابل مشاهده هستن:

Device Inventory

Device Inventory

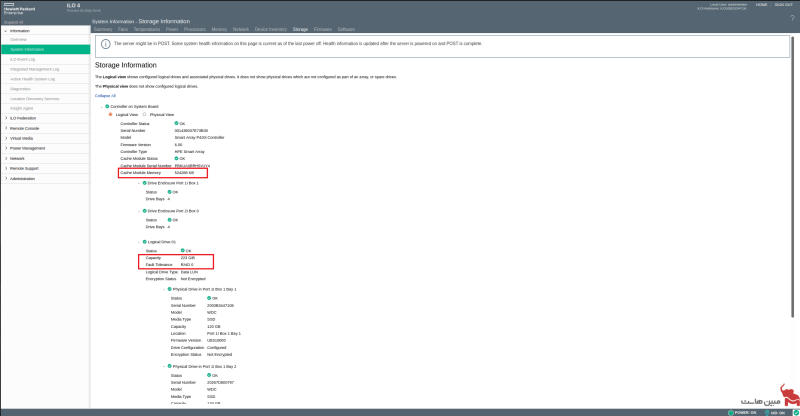

بخش Storage شامل اطلاعاتی درمورد وضعیت Raid Controller، مدل، مقدار کش آن (Cache Module Memory)، تعداد Logical Drive های موجود در فضای ذخیره سازی، مقدار فضای قابل استفاده در هر Logical Drive (Capacity) و نوع Raid (Fault Tolerance) هست:

Storage

Storage

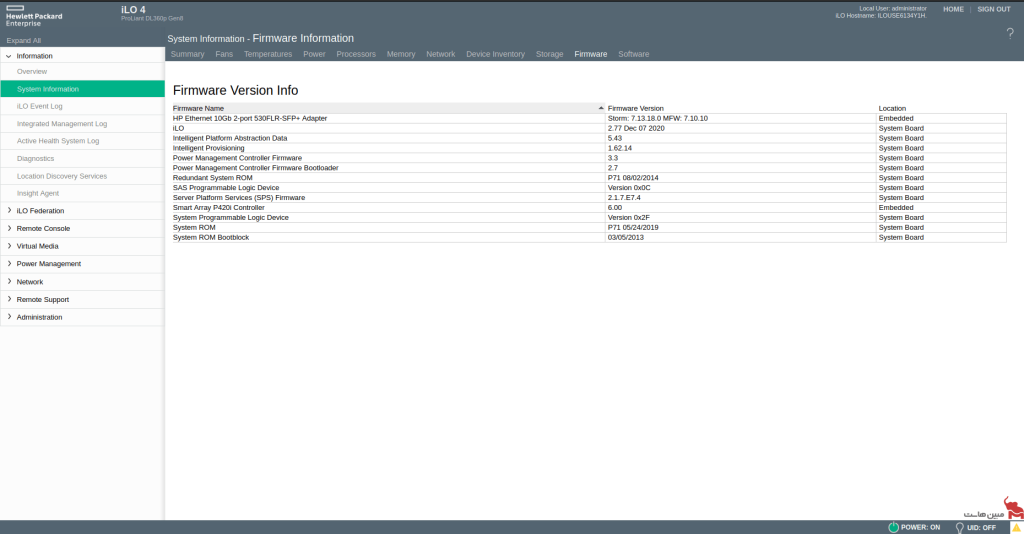

تب Firmware اطلاعات مربوط به firmware قطعات سرور و نسخه اون ها رو تو دسترس قرار می ده. مهمترین موارد این قسمت اطلاعات مربوط به iLO و System ROM (BIOS) هست:

Firmware

Firmware

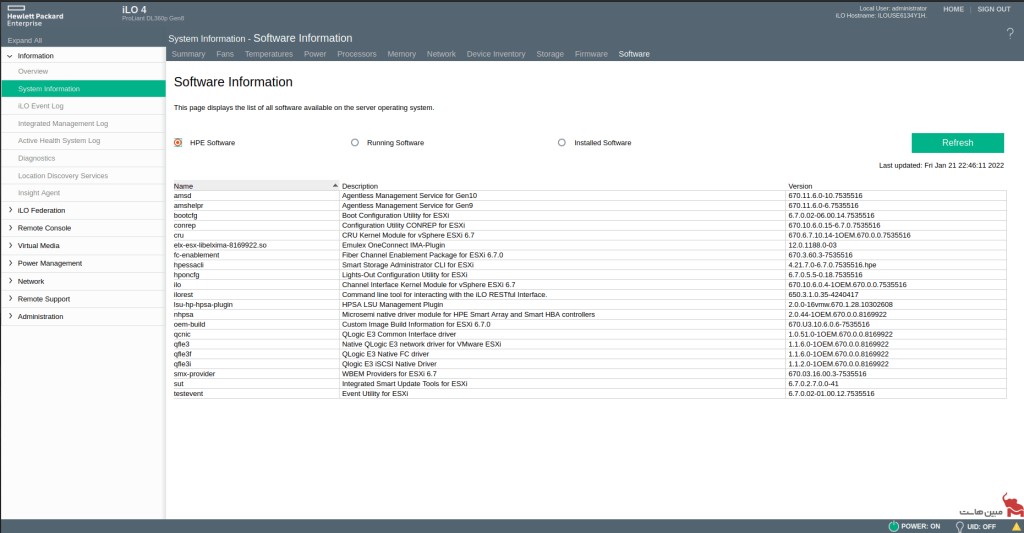

بخش آخر که Software نام دارد شامل اطلاعاتی در مورد برنامه ها و ماژول های نصب شده روی سرور توسط کمپانی سازنده برای کارکرد ایمن و بدون اشکال سرور و یا ماژول های نصب شده توسط کاربر هست:

Software

Software

عیب یابی سرور از طریق iLO

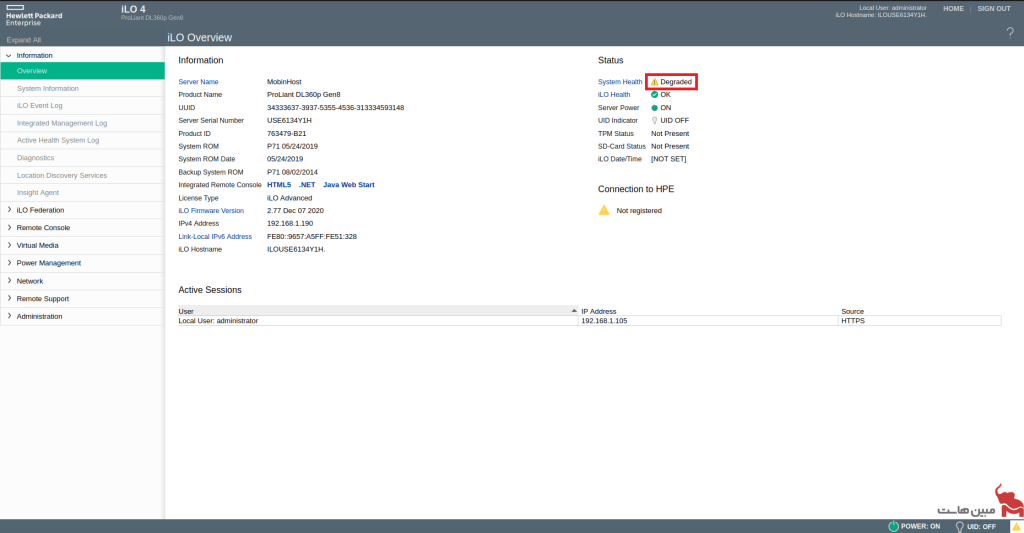

فرآیند عیب یابی سرور با iLO کاری ساده هست. در صورت بروز مشکل تو سرور، بعد از ورود به رابط گرافیکی وب؛ تو بخش Overview، در مقابل گزینه System Health عبارت Degraded مشاهده می شه:

عیب یابی سرور از طریق iLO

عیب یابی سرور از طریق iLO

نحوه تشخیص خرابی فن از طریق iLO

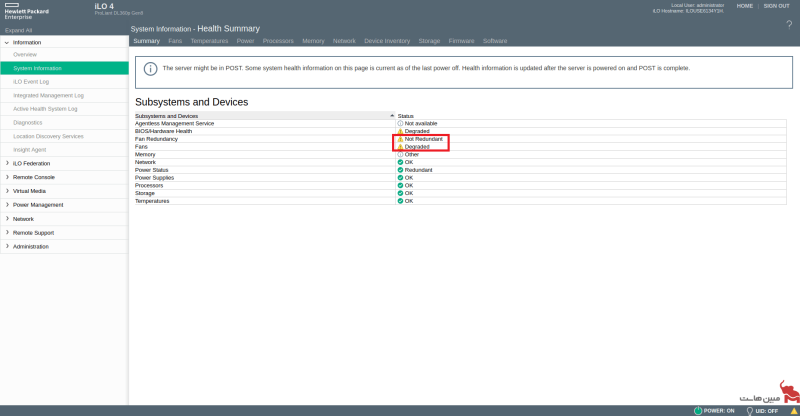

به عنوان مثال بعد از بروز مشکل درمورد فن سرور، با ورود به بخش System Information، اطلاعاتی مبنی بر عدم کارکرد صحیح فن قابل دسترسی هست:

نحوه تشخیص خرابی فن از طریق iLO

نحوه تشخیص خرابی فن از طریق iLO

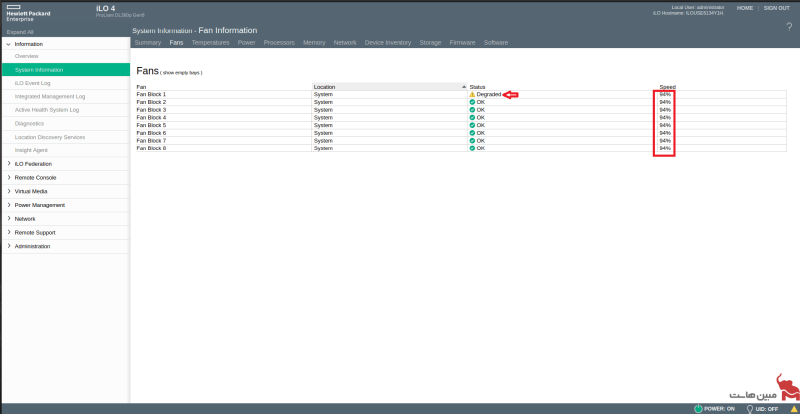

با ورود به تب Fans می‌توان دید که فن شماره یک سرور دچار مشکل هست و از طرفی علت بالا رفتن دمای داخلی سرور و کارکرد حداکثری تمامی فن های سرور هم هست :

نحوه تشخیص خرابی فن از طریق iLO

نحوه تشخیص خرابی فن از طریق iLO

نحوه تشخیص خرابی و اشکالات رم در سرور

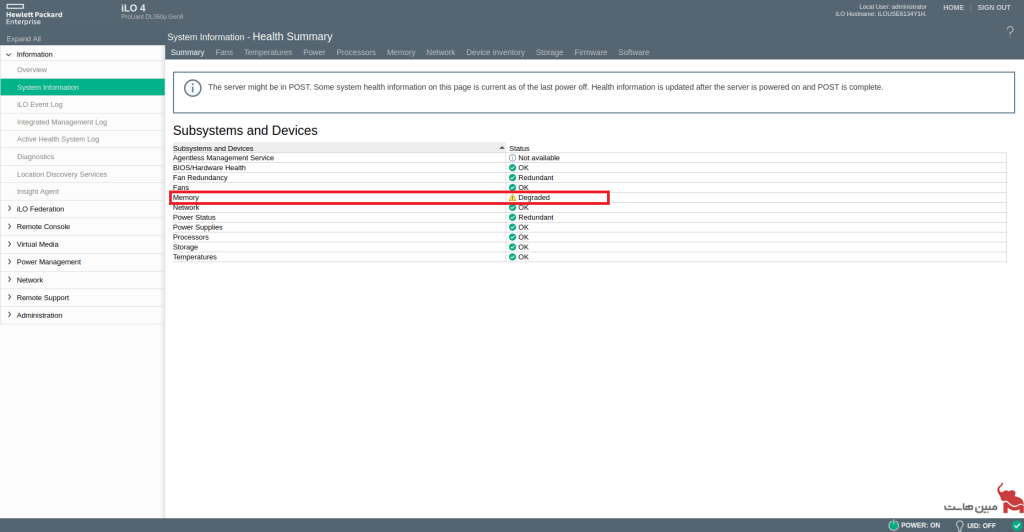

رم از جمله قطعاتی هست که با بروز نوسانات برق احتمال آسیب پذیری را داراست. در صورت ایجاد اشکال در کارکرد یا سلامت رم می‌توانید این موضوع را در تب Summary از بخش System Information مشاهده کنید:

نحوه تشخیص خرابی و اشکالات رم در سرور

نحوه تشخیص خرابی و اشکالات رم در سرور

همچنین در صورت بروز اشکال تو کارکرد سرور یا قطعات اون میشه از بخش Integrated Management Log به بررسی موضوع پرداخت.

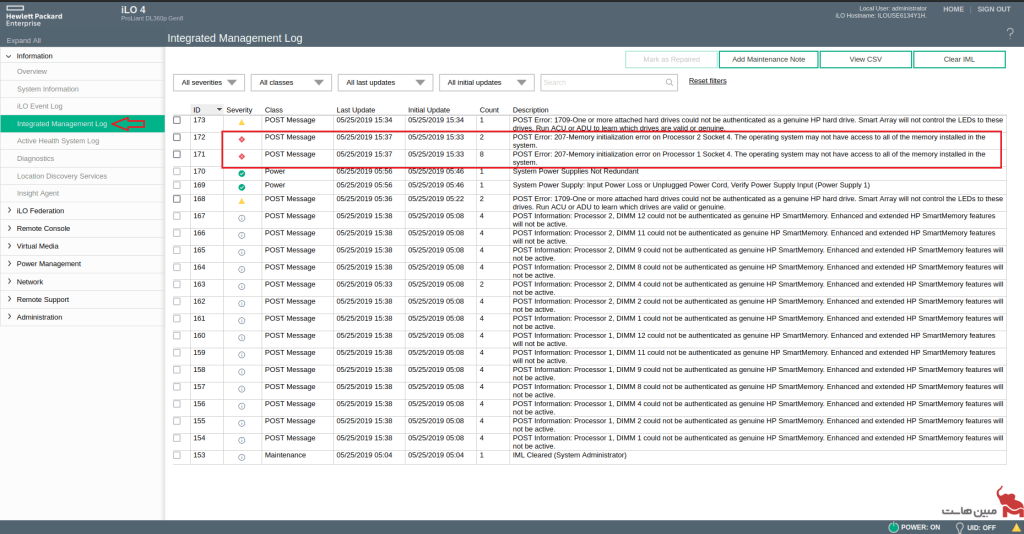

توی این مثال سرور در هنگام تست قطعات، اشکالات درخصوص رم رو لاگ کرده:

Integrated Management Log

Integrated Management Log

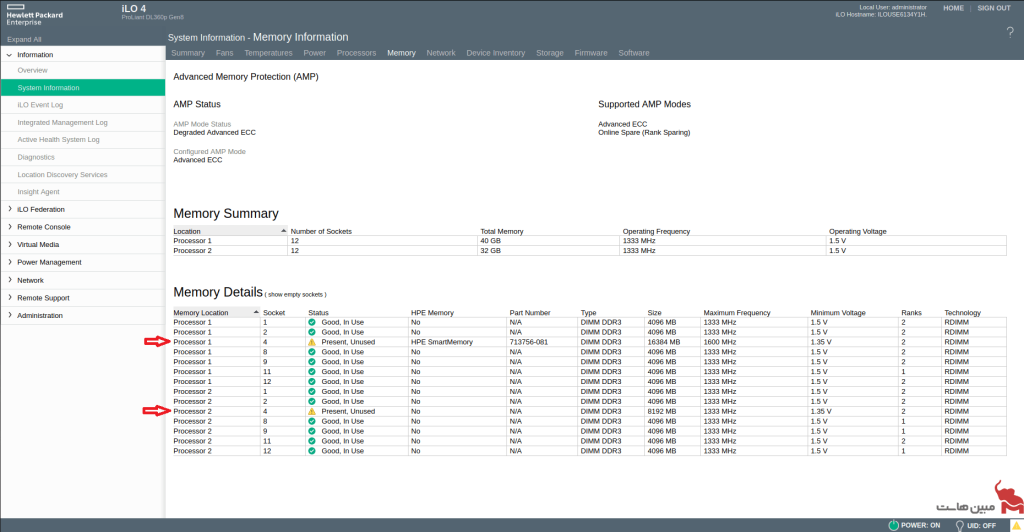

جهت بررسی جزئی تر اشکال می‌تونید وارد تب Memory از بخش System Information بشید و رم دارای مشکل به همراه شماره socket و پردازنده اون رو مشاهده کرد:

System Information

System Information

تشخیص خرابی پاور در سرور

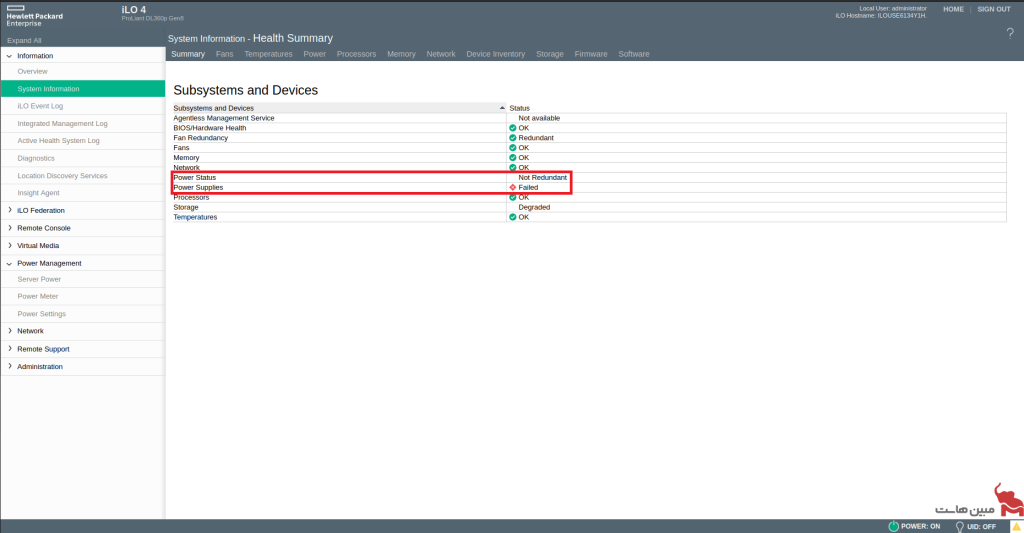

در صورت ایجاد اشکال تو کارکرد یا سلامت پاور هم، این موضوع تو تب Summary از بخش System Information قابل مشاهده هست:

تشخیص خرابی پاور در سرور

تشخیص خرابی پاور در سرور

تو تب Power دو نکته قابل بررسی هست:

  • در صورتی که دو پاور رو سرور نصب شده باشه و یکی از اون ها دارای اشکال در کارکرد یا قطعی برق شده باشه، تو ستون Present باید وجود پاور با عبارت OK مشخص شده باشه و علت اشکال در کارکرد اون تو ستون Status قابل مشاهده باشه:تشخیص خرابی پاور در سرور
  • در صورتی که یک پاور رو سرور نصب شده باشه، تو ستون Status عبارت NOT Installed مشاهده میشه؛ بدین ترتیب با قطع برق یا خرابی پاور دسترسی به سرور هم امکان پذیر نخواهد بود:NOT Installed

ریست iLO

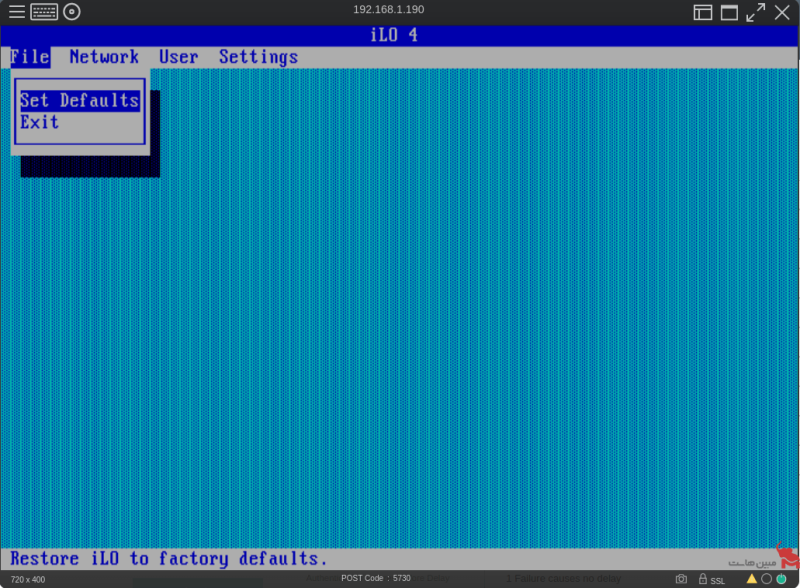

جهت ریست iLO بعد از ورود به کنسول، از تب File گزینه Set Defaults رو انتخاب کنید:

ریست iLO

ریست iLO

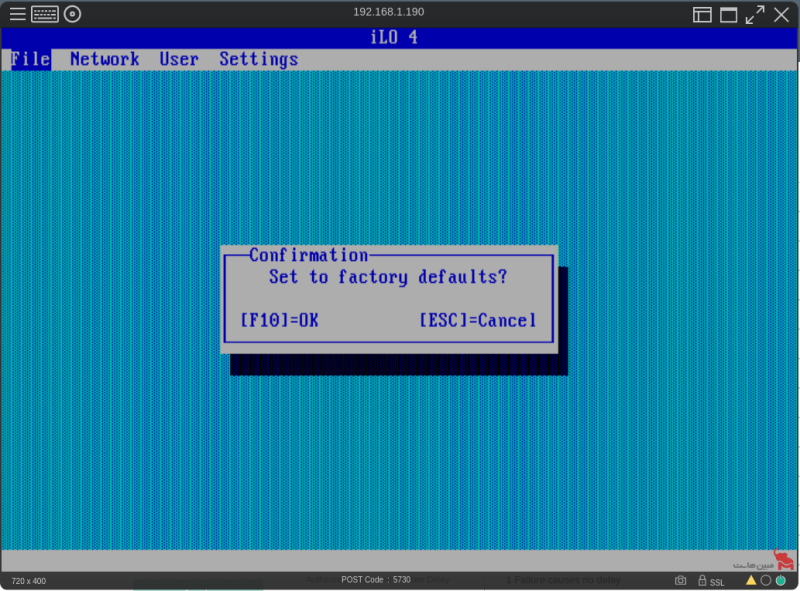

توی این پیام دکمه F10 رو فشار بدید تا ریست iLO رو تایید کنید:

ریست iLO

ریست iLO

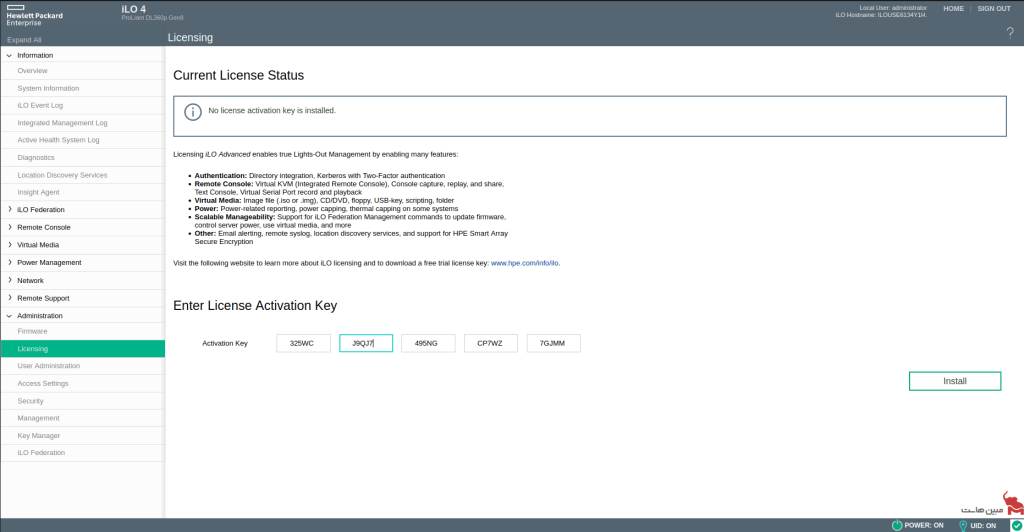

توجه داشته باشید که بعد از ریست و کانفیگ دوباره IP، از مسیر Administration –> Licensing لایسنس iLO فعال سازی بشه:

لایسنس iLO فعال

لایسنس iLO فعال
